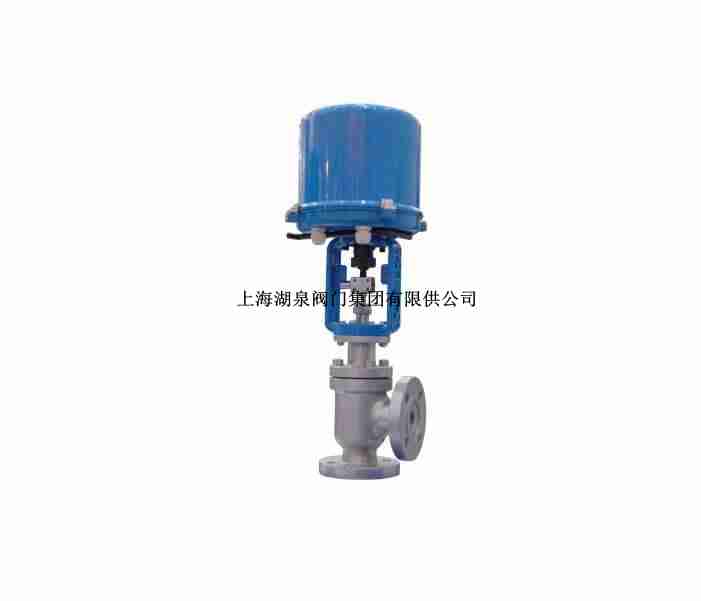

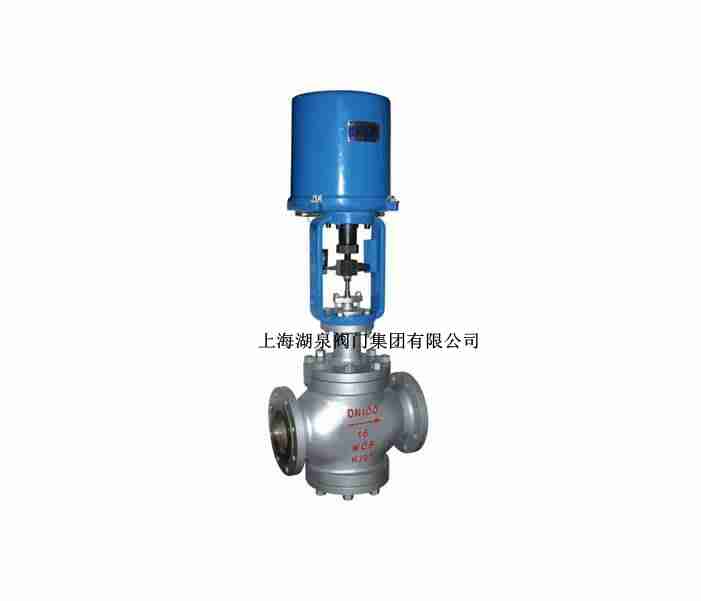

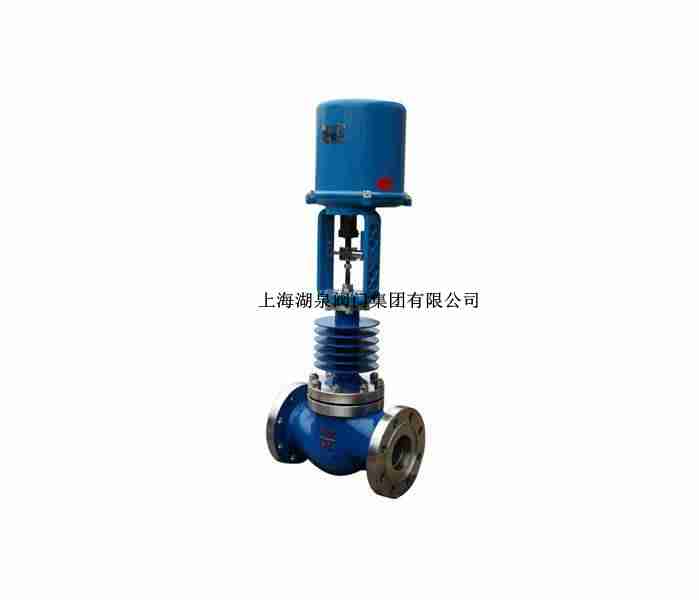

上海湖泉電動調節閥門原理介紹: 電動調節閥門的組成是用電動調節執行器控制電動閥門,從而實現電動調節閥門的調節開度。其可分為上下兩部分,上半部分為電動執行機構,下電動調節閥通過調節部位信號,自動控制dd閥門的開度,從而達到介質流量、壓力和液位的調節。 以最常用的4-20mA電流信號來說,在控制系統給電動調節閥的信號為4mA的時候,調節閥處于全閉狀態,而給其20mA信號的時候,調節閥也是處于全閉狀態。 4-20mA之間不同的信號數值對應不同的調節閥...”說一下整個閥門系統的工作原理。控制開關打開放大器開始工作輸出1信號導致電機開始運行根據軟件設置的變量不同的流入比例的液體電機轉動的速度頻率功率引入不同比例的流量。當控制開關的關閉，輸入信號為零，電機停止運行，制動盤工作整個器件停止運行。電動調節閥的基本結構 電動調節閥上部是執行機構,接受調節器輸出的0～10mADC或4～20mADC信號,并將其轉換成相應的直線位移,推動下部的調節閥動作,直...工作原理 電動調節閥用于調節介質的流量、壓力和液動。根據調節部位信號,自動控制閥門的開度,從而達到介質流量、壓力和液動的調節。 湖泉閥門電動調節閥門結構組成主要由電子電動執行機構、支架、壓蓋、螺母、閥蓋、螺栓、壓籠、閥芯、閥體等零部件組成。以電動執行器接收電流4-20毫安作為驅動開關信號,電機正反轉帶動閥桿做升降運動,達到配合閥體閥座節流面積大小作為調節基礎,實現對流量、壓力的精準控制。上海智能電動調節閥門執行器主控單元通過接受CAN總線傳送的上位機命令并結合所要調控的對象(如閥門)的檢測傳感器反饋回來的信號,主控CPU據此計算所需的速度控制信號。湖泉電動調節閥按照傳動方式分有直動型和減速型;按結構可分為直通雙座閥、直通單座閥和三通閥三種。 電動機直接帶動閥門的閥芯工作的電動調節閥稱為直動型電動調節閥;模擬量電動調節閥的基本結構: 調節閥與工藝管道中被調介質直接接觸,閥芯在閥體內運動,改變閥芯與閥座之間的流通面積,即改變電動閥門的阻力系數就可以對工藝參數進行...智能電動調節閥執行器的基本功能模塊主要由主控單元、接口模塊、電源模塊、功率驅動模塊、伺服驅動控制模塊、檢測反饋模塊組成。湖泉閥門廠家智能式執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，它具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。
上海湖泉電動調節閥門接線圖解電動調節閥安裝和接線圖 伴隨著工業領域的自動化發展,電動調節閥在各種工業生產中扮演的角色也越來越重要。上海電動調節閥安裝時,無需啟動管路以及氣泵工作站,因此非常便利、快捷電動調節閥的動力電源分兩種。一種是三相電AC380V。一種是單相電AC220V。以單相電為例:接動力電源線AC220V兩根,與電動調節閥的電源端相接。弱電控制線四根。上海電動調節閥一般就兩根線，一個電源線，一個信號輸出（閥位設定） 電動開關閥，一般有七根線或者更多... 電動調節閥門接線方式圖解: 電動閥門接線方式是根據不同的使用要求以及現場工況不同所分類的,不同功能的電動執行器所采用的接線方式也都是不盡相同。用戶應當對接線...DC24V電動開關型閥門及電動調節型閥門是一種可采用智能操作的流體設備,通過控制系統來遠程操作啟閉,不需要進行人力操作,安全可靠,是工業自動化控制系統中的重要執行機構。
