產品名稱：電動伸縮蝶閥[ 2021-05-17 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

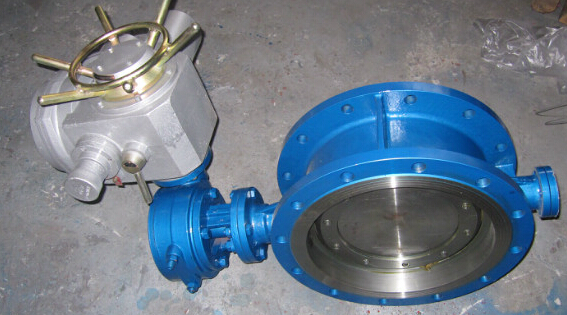

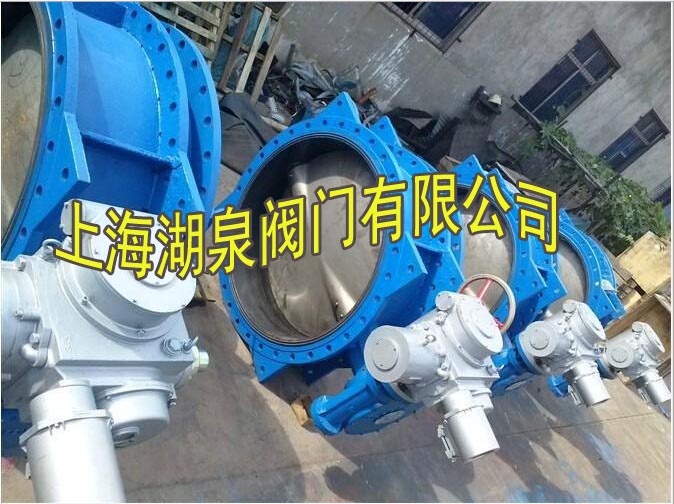

一、電動伸縮蝶閥產品概述：

電動伸縮蝶閥是由角行程電動執行器于伸縮蝶閥組成，電動執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。

二、電動伸縮蝶閥產品特點：

1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
3、密封部位可調節更換、密封性能可靠等特點。

三、電動伸縮蝶閥主要技術參數：

閥體形式	直通鑄造閥體
公稱通徑	DN50～2000mm
公稱壓力	PN0.6、1.0、1.6
法蘭標準	JB、ANSI、GB、HG、JIS等
連接形式	法蘭式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

閥板形式	蝶形
流量特性	開關型（線性）、調節型（近似等百分比）

執行器型號	DZW、DSR、381R、HQ、Q型
主要技術參數	電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄、手輪
	環境溫度：-25～+70℃、環境濕度：≤95%

四、電動伸縮蝶閥主要零件材料：

零件名稱	材料名稱
底座	HT200、WCB、CF3、CF3M、CF8、CF8M
下閥軸	銅合金、304、316
閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
閥板	HT200、WCB、CF3、CF3M、CF8、CF8M
銷軸	25、35、45
閥桿	2Cr13、304、316、316L
壓板	HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
伸縮節	HT200、WCB、CF3、CF3M、CF8、CF8M
填料	聚四氟乙烯/柔性石墨
支架	HT200、WCB、CF3
填料壓板	HT200、WCB、CF3、CF3M、CF8、CF8M
電動執行器	配置執行器不同，材質也不相同

電動伸縮蝶閥訂貨須知：

訂貨時請填寫《規格書》或注明以下內容：

一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，

2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，

5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。

二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；

三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。

感謝您訪問我們的網站：www.kunshantuanxian.cn，如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！

五、電動伸縮蝶閥主要外形尺寸：

公稱通徑	外形尺寸（參考值）							法蘭尺寸和螺栓孔尺寸（標準值）
公稱通徑	高度		結構長度L			執行器寬度		0.6MPa			1.0MPa			1.6MPa
毫米	H	H1	最大	最小	標準	A	B	D	D1	n-d	D	D1	n-d	D	D1	n-d
50	80	440	186	156	171	250	255	140	110	4-14	165	125	4-18	165	125	4-18
65	95	445	190	160	175	250	255	160	130	4-14	185	145	4-18	185	145	4-18
80	98	476	198	166	182	250	255	190	150	4-18	200	160	8-18	200	160	8-18
100	114	504	228	188	208	250	255	210	170	4-18	220	180	8-18	220	180	8-18
125	128	550	240	201	220	250	255	240	200	8-18	250	210	8-18	250	210	8-18
150	139	652	240	206	226	300	315	265	225	8-18	285	240	8-22	285	240	8-22
200	174	732	265	219	242	300	315	320	280	8-18	340	295	8-22	340	295	12-22
250	215	823	295	240	267	300	315	375	335	12-18	395	350	12-22	405	355	12-26
300	245	877	308	254	282	300	315	440	395	12-22	445	400	12-22	460	410	12-26
350	270	932	327	272	300	300	315	490	445	12-22	505	460	16-22	520	470	16-26
400	305	1047	368	308	338	300	315	540	495	16-22	565	515	16-26	580	525	16-30
450	325	1092	370	310	340	575	714	595	550	16-22	615	565	20-26	640	585	20-30
500	360	1182	392	332	362	575	714	645	600	20-22	670	620	20-26	715	650	20-33
600	445	1380	441	375	408	656	810	755	705	20-26	780	725	20-30	840	770	20-36
700	505	1502	460	400	445	656	810	860	810	24-26	895	840	24-30	910	840	24-36
800	560	1545	499	445	475	656	810	975	920	24-30	1015	950	24-33	1025	950	24-39
900	630	1710	520	460	490	785	863	1075	1020	24-30	1115	1050	28-33	1125	1050	28-39
1000	680	1805	600	530	565	785	863	1175	1120	28-30	1230	1160	28-36	1255	1170	28-42
1200	795	2096	675	571	623	785	863	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48
1400	900	2296	760	684	722	790	1338	1630	1560	36-36	1675	1530	36-42	1685	1590	36-48
1600	1100	2720	860	770	815	868	1476	1830	1760	40-36	1915	1820	40-48	1930	1820	40-56
1800	1124	2830	930	830	880	868	1476	2045	1970	44-39	2115	2020	44-48	2130	2020	44-56
2000	1292	3120	1020	920	970	965	1600	2265	2180	48-48	2325	2230	48-48	2345	2230	48-62
