淺談三通電動閥門的原理和接線圖

[ 2021-10-11 ]

三通電動閥門的原理和接線圖大家知道嗎？上海湖泉閥門集團有限公司是一家專業從事三通電動閥門，電動執行器集研發、生產、銷售、服務于一體的高新技術企業。

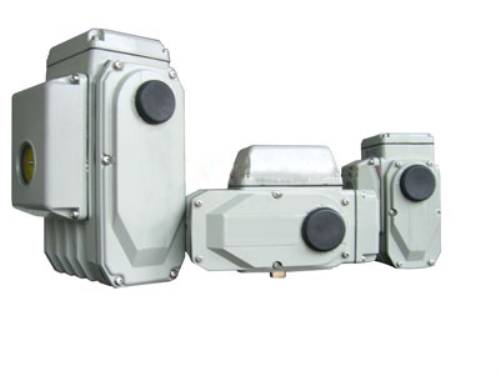

電動三通調節閥門是由直行程電子式電動執行機構和采用圓筒型薄壁窗口形閥芯的三通合流（分流）閥組成。具有結構緊湊、重量輕、動作靈敏、流量特性精確，直接接受調節儀表輸入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信號及單相電源即可控制運轉，實現對工藝管路流體介質的自動調節控制，電動三調節閥門閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），其中合流型用于將兩種流體混合成第三種流體，或兩種不同溫度的同種流體，混合成同一溫度流體。而分流型則是將一種流體分成兩路流體。

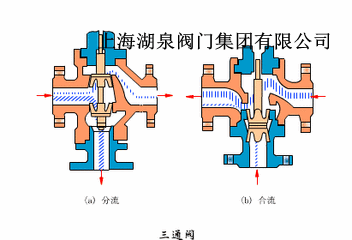

上海湖泉電動三通調節閥門有3個出入口與管道相連，相當于兩臺單座閥合成一體，按作用形式分為三通合流調節閥和三通分流調節閥兩種。合流調節閥有兩個進口和一個出口，原理是兩種流體通過閥加以混合，例如兩種不同溫度的流體通過閥，混合溫度介于前兩者之間的流體。分流調節閥有一個入口和兩個出口，是把一種流體通過閥后分成兩路，當閥在關閉一個出口的同時就打開了另一個出口。

上海湖泉三通電動球閥門是閥門的一種,可分為L型和T型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通。

上海湖泉閥門氣動三通球閥門工作原理
氣動三通球閥打開：2口進氣、4口排氣，推動兩活塞分開向兩邊移動，同時壓縮彈簧，輸出軸逆時針方向轉動
氣動三通球閥關閉：失氣或失電時，彈簧推動兩活塞合攏向中心移動，輸出軸順時針方向轉動
