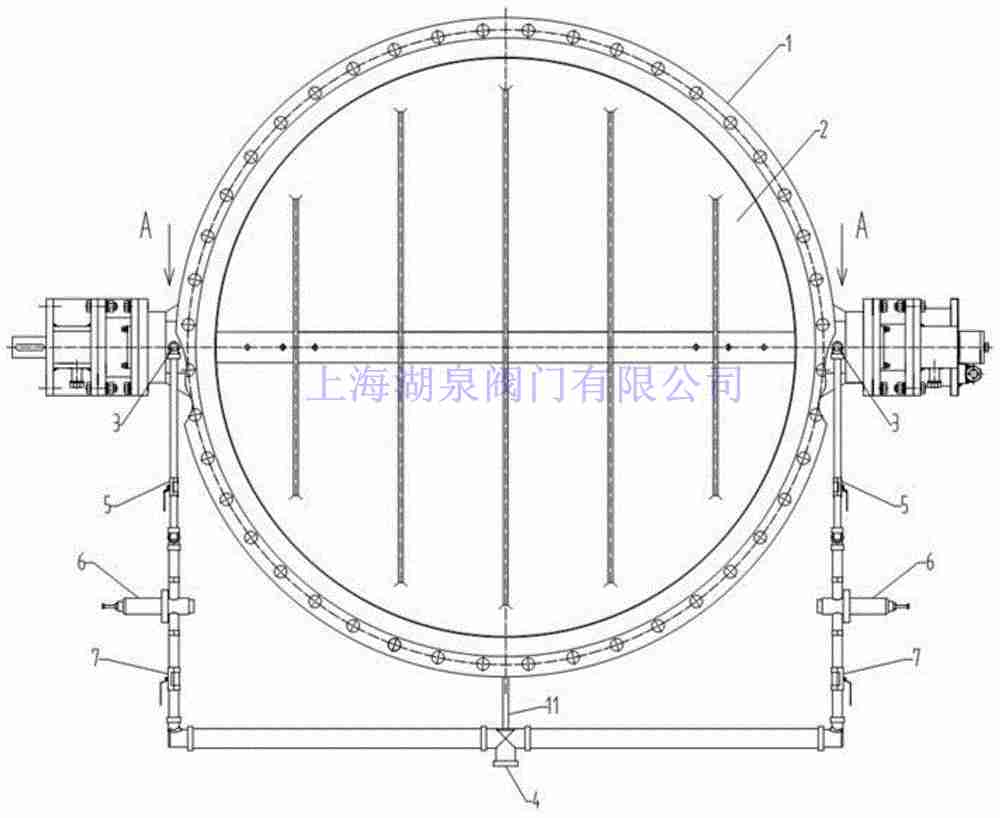

結構圖片

一、高溫通風蝶閥D341H、D341W產品介紹

上海湖泉閥門有限公司D341H、D341W 型通風蝶閥在冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便；內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。高溫通風蝶閥D341H、D341W通風機用風門，是針對目前煤礦行業對機械自動化要求越來越高而設計的通風機風門自動控制裝置。該裝置具有電動和就地兩種操作方式，實現了對風門的遠方控制，同時具有超行程保護，電動和手動切換等功能，較大的提高了該裝置的穩定可靠性。該裝置安裝、調試、操作、維修方便，是通風機用插板風門的理想替代產品。

二、高溫通風蝶閥D341H、D341W產品性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
D341H-1C	10	1	≤300	含塵煙氣、空氣等
D341W-1C
D341H-0.5C	5	0.5
D341W-0.5C

三、D341H、D341W 型通風蝶閥產品零部件材料

型號	材料
	閥體、蝶板	閥桿	填料
D341H-1C	碳鋼	2Cr13	柔性石墨
D341W-1C
D341H-0.5C
D341W-0.5C

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D1	D	Z-d	H	H0	A	B
50	108	110	140	4-14	70	215	270	65
65	112	130	160	4-14	80	235	270	65
80	124	150	190	4-18	95	263	270	65
100	127	170	210	4-18	105	283	270	65
125	140	200	240	8-18	120	313	310	65
150	140	225	265	8-18	132.5	338	310	65
200	152	280	320	8-18	160	493	365	90
250	165	335	375	12-18	187.5	550	365	90
300	178	395	440	12-22	220	615	365	90
350	190	445	490	12-22	245	678	365	90
400	216	495	540	270	727	365	90
450	222	550	595	297.5	782	365	90
