一、D941X型電動法蘭軟密封蝶閥概述

上海湖泉閥門廠家生產的D941X型電動法蘭軟密封蝶閥性能可靠、配套簡單、流通能力大，適用于溫度≤80℃，公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、治金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。 D941X電動軟密封法蘭蝶閥調整了電動裝置的轉動速度和輸出力矩，以達到控制蝶板開工關速度，實現蝶板快關、慢關兩階段關閉或慢開、快開兩階段開啟的目的。它適用于介質為水、海水的管路的　泵出口位置，可以避免和減少管路系統中介質的倒流和水錘沖擊，保護管路．對于電廠、水廠等工作電源十分可靠的場合尤其適用。

二、D941X型電動法蘭軟密封蝶閥特點

1、本閥采用雙偏心結構，開關迅速，操作扭矩小
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，密封性能好，使用壽命長，可達到零泄露
3、其流量特性近似于直線，調節性能好。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、閥門由閥軸驅動閥板，閥板做90°轉動。蝶板啟閉靈活，無卡澀、跳動現象，扭矩小。

三、D941X型電動法蘭軟密封蝶閥工作原理

電動軟密封蝶閥是由角行程電動執行機構（0~90°部分回轉）和軟密封蝶閥整體通過機械連接，經過安裝調試后共同組成。根據動作模式分類有：開關型和調節型。開關型是直接接通電源（AC220V或其他電源等級的電源）通過開關正、反導向來完成開關動作。調節型是以AC220V電源作為動力，接收工業自動化控制系統預設的參數值4~20mA（0~5等弱電控制）信號來完成調節動作。

四．D941X型電動法蘭軟密封蝶閥采用標準

設 計 標 準：GB/T12238-1989； lS0 10631-1994或BS EN593-1998
法蘭連接尺寸 GB/T17241．6-1998： IS0 7005-2或BSEN 1092-2002
結 構 長 度 : GB/T1 2221-1989： lS0 5752-1988或BS EN558-1
壓力試驗：GB/T13927-1 992；JB/T9092-1999； lS0 5028-1993或BS 6755-l-1986。

五、D941X型電動法蘭軟密封蝶閥主要技術參數和性能

SZ系列電動執行機構技術參數		閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN40～500mm
輸出力矩	50N· M～2000N· M	公稱壓力	PN1.0、1.6MPa
任選功能	開關型、觸點型、開度信號、智能型	閥軸材質	碳素鋼、304/316/316L不銹鋼
動作范圍	0～90°±5°	閥體材質	球墨鑄鐵、碳素鋼、不銹鋼
動作時間	15秒/30秒/60秒	閥板材質	球墨鑄鐵、304/316/316L不銹鋼、尼龍
環境溫度	-30°～60°	閥座密封	EPDM、NBR、耐磨橡膠
手動操作	附帶手柄操作	結構形式	中線型、無銷型
限位	電氣、機械二重限位	溫度	EPDM≤120℃；NBR≤68℃
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)	適用介質	水、空氣、天然氣
輸入信號	0-10，1-5VDC/4-20mA(智能型)	特點	用途廣、整體造價低、流量大、流阻小

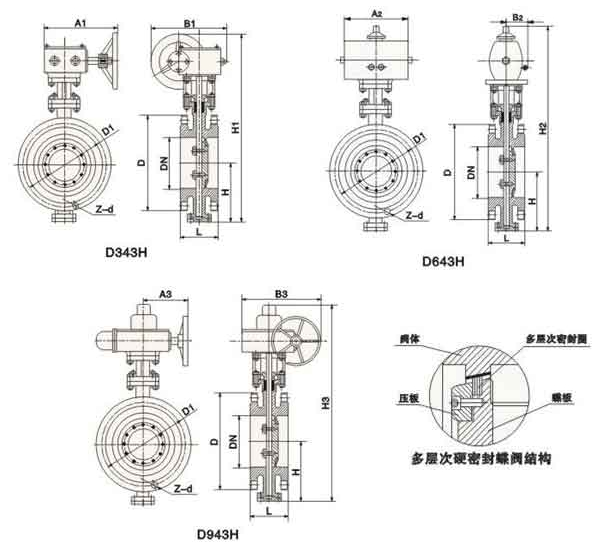

六、D941X型電動法蘭軟密封蝶閥結構示意圖：

七、D941X型電動法蘭軟密封蝶閥訂貨說明

1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V

我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。

八、D941X型電動法蘭軟密封蝶閥外形尺寸

公稱通徑DN	A	B	C	D	E	額定功率	額定電流
壓力	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6
40	155	349	57	104	108	15W	0.2A
50	155	353	62	104	108	15W	0.2A
65	155	362	70	104	112	15W	0.2A
80	155	368	89	104	114	15W	0.2A
100	208	392	106	115	127	25W	0.5A
125	208	407	120	115	140	25W	0.5A
150	208	446	132	115	140	25W	0.5A
200	256	489	164	127	152	50W	0.8A
250	256	514	200	127	165	50W	0.8A
300	256	568	238	127	178	90W	1.0A
350	288	629	280	164	190	150W	1.2A
400	288	662	302	164	216	150W	1.2A
450	288	693	335	164	222	150W	1.2A
500	288	729	360	164	229	150W	1.2A
