焊接閘閥
閥門首頁 > 產品展示 > 閘閥 > 焊接閘閥 >

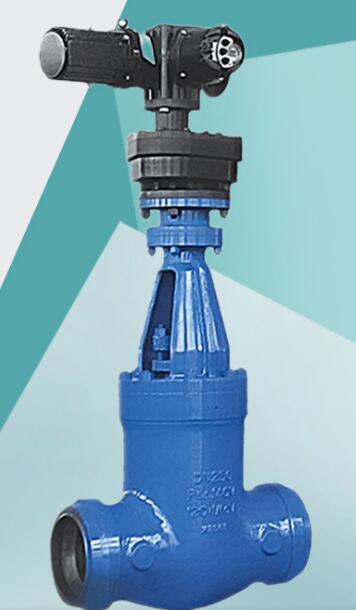

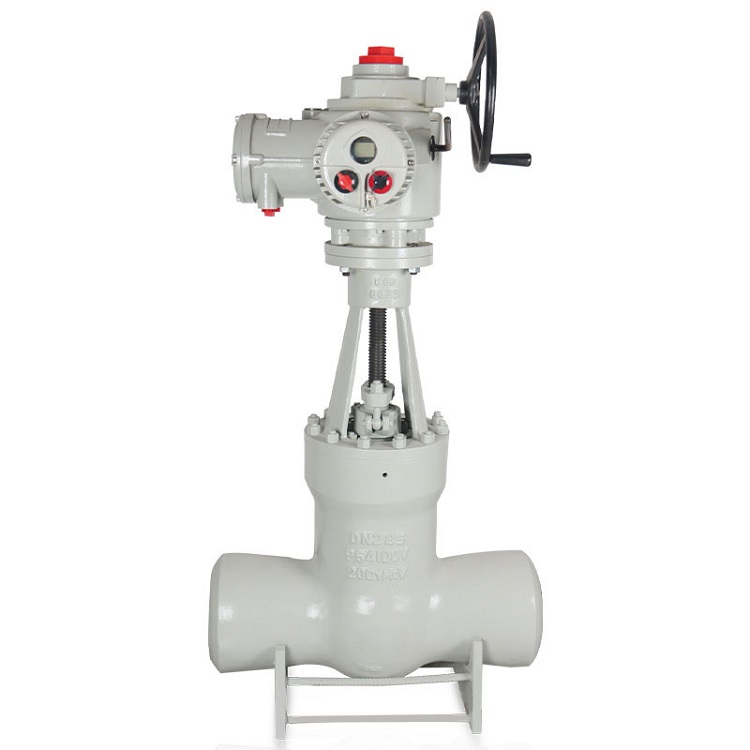

產品名稱：Z962Y p54 100v電動電站高溫高壓焊接閘閥[ 2024-03-13 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、Z962Y p54 100v電動電站高溫高壓焊接閘閥產品概述
上海湖泉閥門集團有限公司Z960Y、Z961Y、Z962Y高溫高壓電站閘閥其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。該產品適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
二、Z962Y p54 100v電動電站高溫高壓焊接閘閥產品特點
1、中部無閥蓋壓力自緊式連結
2、閘板為要楔式彈性單閘板或楔式雙閘板結構
3、閘板/閥座雙面堆焊鉆基硬質合金
4、抗高溫蠕變設計
5、閥桿采用滲氮型沉淀硬化不銹鋼
6、有手動、齒輪（傘形齒輪和正齒輪）傳動、電動三、Z962Y p54 100v電動電站高溫高壓焊接閘閥主要零件的材料說明
零件名稱
材料牌號
閥體
A216WCB
A217WC1
A217WC6
A217WC9
閘板
A216WCB
A217WC1
A217WC6
A217WC9
閥座
25
15CrMoA
12Cr1MoVA
12Cr1MoVA
閥桿
1Cr17Ni2
1Cr17Ni2
SUH600
SUH600
20Cr1Mo1V1A
20Cr1MoVA
閥蓋
25
15CrMoA
12Cr1MoVA
12Cr1MoVA
WCB
WC1
WC6
WC9
填料
增強柔性石墨
支架
WCB
WCB
WCB
WCB
WC1
WC6
WC9
密封環
S軟鋼(增強柔性石墨)
S軟鋼
F軟鋼
空桿螺母
45(ZCuZn25A16Fe3Mn3)
適用溫度
≤425℃
≤450℃
≤540℃
≤570℃
四、主要尺寸及重量
型號
公稱通徑 DN （ mm ）
主要尺寸（ mm ）
重量（ kg ）
L
D1
D2
Z962H-200 Z960Y-200 Z962Y-P54100V Z960Y-P54100V
150
650
164
200
420
175
750
186
223
526
200
800
200
262
550
225
850
233
282
595
250
950
275
325
1210
300
1200
312
380
2100
Z962H-250 Z960Y-250 Z962Y-P54140V Z962Y-P54140V
150
700
150
200
420
175
750
175
223
530
200
800
200
262
560
225
850
220
282
600
250
950
265
325
1220
300
1194
305
380
2120
Z960Y-320 Z960Y-P57170V
150
700
150
200
615
175
750
170
225
680
200
800
200
262
695
225
850
207
283
700
250
950
250
325
1460
300
1245
265
377
2650
上一篇：電動閘閥Z961H-25 DN200（生產設備廠家） / 下一篇：Z61Y 16公斤口徑300的鍛鋼焊接閘閥
