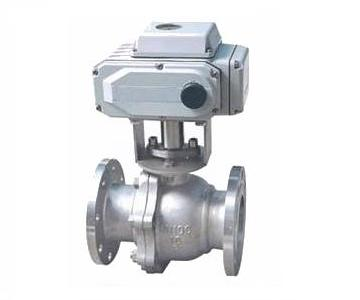

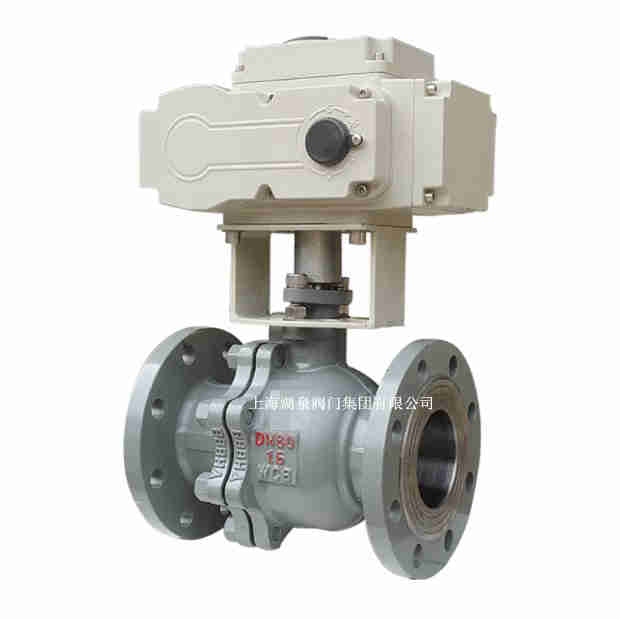

產品名稱： dn200整體型電動截止閥[ 2022-12-13 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

更多點擊：截止閥

一、 dn200整體型電動截止閥產品介紹
上海湖泉閥門集團有限公司 dn200整體型電動截止閥適用于易燃易爆的場合,安全系數高、操作功能強、性能穩定等。防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的性氣體混合物。本產品的性能符合JB/T8528-1997的規定。該產品且適用于高壓。石油、化工、制藥、化肥、電力行業等各種的工況上，截?cái)嗷蚪油ㄕ{(diào)節管路介質。

二、 dn200整體型電動截止閥產品特點
1、啟閉無摩擦。這一功能完全解決了因密封面之間相互摩擦而影響密封的問題。
2、上裝式結構。可直接在線檢查與維修，能有效減少裝置停車，降低成本。
3、單閥座設計。消除了介質因異常升壓而影響使用安全的問題。
4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
5、楔形密封結構。靠閥桿提供的機械力，將球楔壓到閥座上而密封，密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
6、密封面的自清潔結構。不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

公稱壓力PN(MPa)	公稱通徑DN(mm)	標準值									參考值
公稱壓力PN(MPa)	公稱通徑DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	質量
1．6	50	230	160	125	100	16	3	4-φ18	590	645	48
	65	290	180	145	120	18	3	4-φ18	590	690	60
	80	310	195	160	135	20	3	8-φ18	590	715	65
	100	350	215	180	155	20	3	8-φ18	590	770	71
	125	400	254	210	185	22	3	8-φ18	590	780	119
	150	480	280	240	210	24	3	8-φ23	590	810	210
	200	600	335	295	265	26	3	12-φ23	810	967	320
	250	622	405	355	320	30	3	12-φ25	810	1143	550
	300	698	460	410	375	30	4	12-φ25	830	1292	785
2.5	50	230	160	125	100	20	3	4-φ18	590	645	50
	65	290	180	145	120	22	3	8-φ18	590	690	65
	80	310	195	160	135	22	3	8-φ18	590	715	67
	100	350	230	190	160	24	3	8-φ23	590	770	73
	125	400	270	220	188	28	3	8-φ25	590	780	127
	150	480	300	250	218	30	3	8-φ25	810	810	215
	200	600	360	310	278	34	3	12-φ25	810	967	322
	250	622	425	370	332	36	3	12-φ30	830	1143	585
	300	698	485	430	390	40	4	16-φ30	830	1292	795
